Кріплення для сонячних панелей – це не одна окрема деталь, а комплекс елементів, від правильного підбору та сумісності яких залежить надійність усієї монтажної конструкції. Сонячні модулі постійно перебувають під впливом вітру, опадів, перепадів температури та інших зовнішніх факторів, тому їх необхідно надійно зафіксувати на даху або іншій поверхні. Для цього використовують спеціальні монтажні профілі, кронштейни, притиски, Т-болти, ущільнювачі та з’єднувальні елементи.
У асортименті METALVIS представлені компоненти для монтажу фотоелектричних модулів, які дозволяють сформувати комплексну систему кріплення. Розглянемо, для чого потрібен кожен елемент та як вони працюють разом.

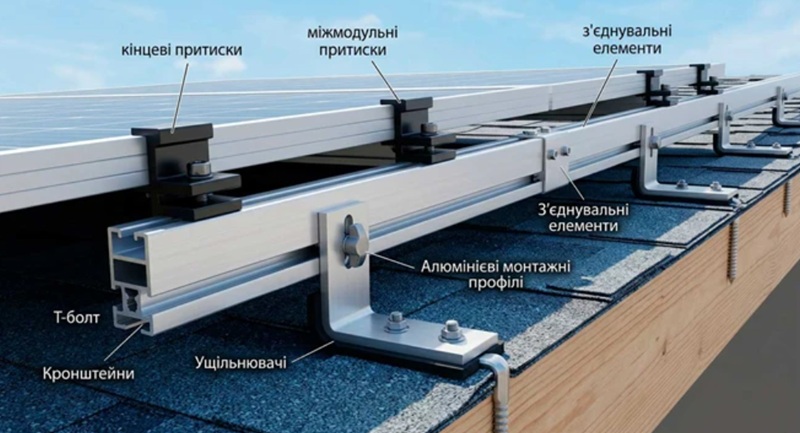

Основні елементи системи кріплення сонячних панелей
Монтажна система для сонячних панелей складається з декількох функціональних груп. Одні деталі формують несучу основу, інші відповідають за фіксацію самих модулів, а додаткові елементи забезпечують надійне з’єднання та захист місць кріплення.
До основних компонентів належать:
- алюмінієві монтажні профілі;
- кінцеві притиски;
- міжмодульні притиски;
- Т-болти;
- кронштейни;
- ущільнювачі;
- з’єднувальні та перехідні елементи.
Правильне поєднання цих компонентів дозволяє створити жорстку конструкцію, на якій сонячні панелі надійно утримуються протягом усього терміну експлуатації.

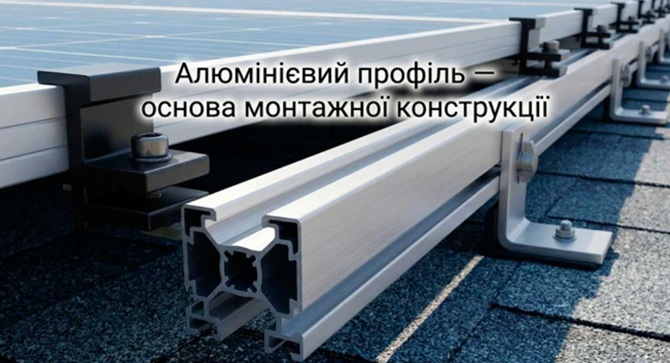

Алюмінієвий профіль – основа монтажної конструкції
Алюмінієвий профіль є одним із ключових елементів системи. Він формує основу, до якої кріпляться сонячні модулі, та передає навантаження від панелей на опорну конструкцію.
Для монтажу фотоелектричних модулів важливо використовувати профіль відповідного перерізу та довжини. У каталозі METALVIS представлені спеціальні алюмінієві профілі для сонячних панелей, зокрема довжиною 2800 мм.
Алюміній добре підходить для таких конструкцій завдяки невеликій вазі та стійкості до впливу навколишнього середовища. Невелика маса профілю також спрощує транспортування та монтаж системи.
Якщо довжини одного профілю недостатньо, для формування довшої монтажної лінії застосовують спеціальні з’єднувальні елементи та пластини. Вони дозволяють об’єднувати окремі відрізки профілю в єдину конструкцію.

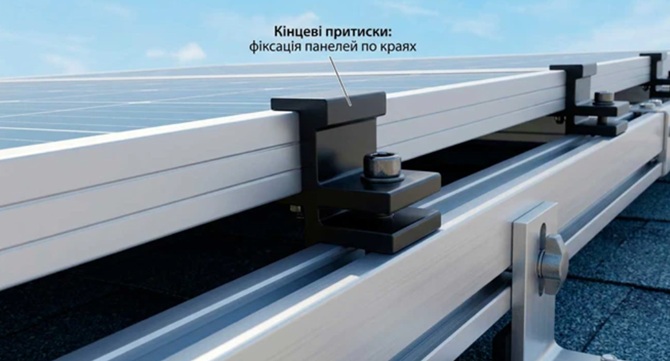

Кінцеві притиски: фіксація панелей по краях
Кінцевий притиск використовується для фіксації сонячної панелі на крайній позиції монтажного ряду. Він встановлюється з зовнішнього боку модуля та утримує його в потрібному положенні.
Конструктивно такий елемент працює разом із монтажним профілем і кріпильним болтом. Притиск створює необхідне зусилля, завдяки якому панель залишається зафіксованою на профілі.
Кінцеві притиски підбирають відповідно до товщини рамки сонячної панелі. Це важливо для правильного прилягання елемента та надійної фіксації модуля.

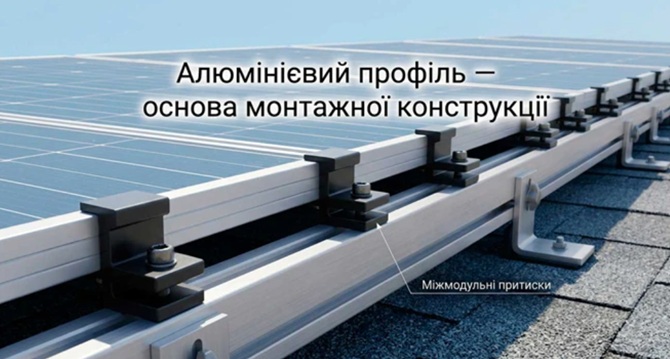

Міжмодульні притиски для з’єднання сусідніх панелей
Якщо на одному монтажному профілі встановлюється кілька сонячних панелей, між сусідніми модулями використовують міжмодульні притиски.
Такий елемент одночасно фіксує краї двох сусідніх панелей. Це дозволяє скоротити кількість окремих кріплень і зробити конструкцію більш компактною.
Схема роботи проста: дві панелі встановлюються поруч, між ними залишається технологічний зазор, а притиск розміщується в місці стику. За допомогою болтового з’єднання він фіксується на монтажному профілі та утримує обидва модулі.
Саме тому під час монтажу важливо правильно розрахувати розташування профілів та відстані між панелями.
Т-болти – з’єднання профілю та притисків

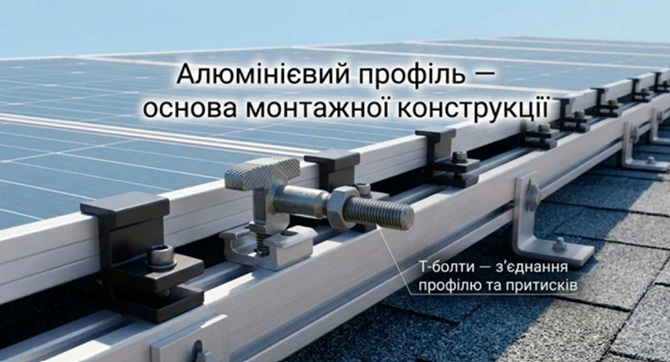

Т-болт є невеликим, але важливим компонентом монтажної системи. Він використовується для кріплення притисків до алюмінієвого профілю.
Особливість такого кріплення полягає у формі головки, яка дозволяє встановлювати болт у монтажний паз профілю. Після встановлення та повороту він фіксується всередині профілю, створюючи основу для подальшого монтажу притиску.
У каталозі METALVIS представлені Т-болти для сонячних монтажних систем, зокрема варіанти з нержавіючої сталі A2.
Вибір відповідного кріплення має значення не лише для механічної міцності конструкції, а й для її довговічності. Монтажні елементи експлуатуються просто неба, тому матеріал і захисні властивості деталей мають відповідати умовам використання.

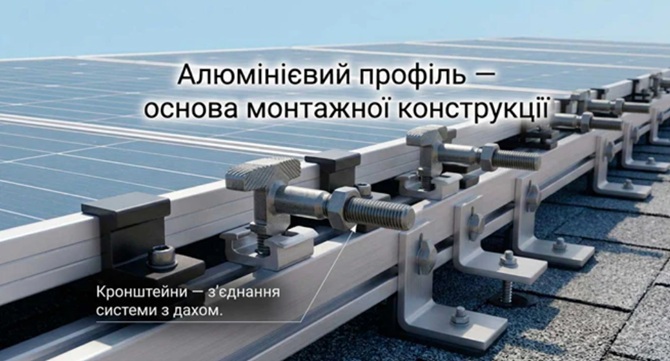

Кронштейни – з’єднання системи з дахом
Щоб закріпити монтажний профіль на даху, потрібні опорні елементи. Одну з таких функцій виконують кронштейни для сонячних панелей.
Кронштейн встановлюється на конструкції даху та створює точку опори для монтажного профілю. Залежно від типу покрівлі можуть використовуватися різні рішення.
METALVIS пропонує спеціальні SOLAR-кронштейни для монтажу на таких покрівельних матеріалах, як металочерепиця, профнастил та шифер.
Правильно підібраний кронштейн повинен відповідати типу покрівлі, особливостям монтажної конструкції та передбачуваним навантаженням.

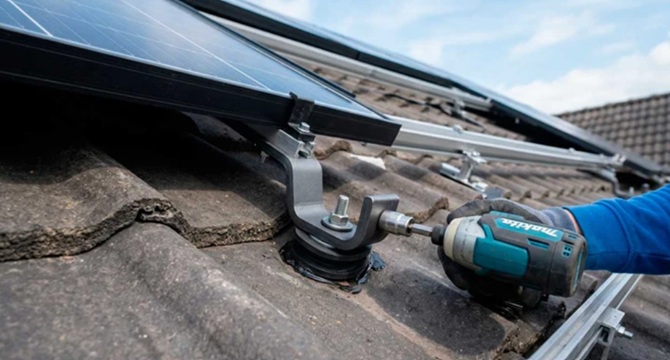

Ущільнювачі захищають місця кріплення
Під час монтажу сонячних панелей на даху важливо не тільки надійно закріпити конструкцію, але й забезпечити герметичність місць кріплення.
Для цього використовують EPDM-ущільнювачі. Вони допомагають захистити монтажні з’єднання від проникнення вологи та зменшують ризик негативного впливу атмосферних опадів на конструкцію покрівлі.
Особливо важливі ущільнювальні елементи в місцях, де кріплення проходить через покрівельний матеріал. Саме тут необхідно приділяти особливу увагу герметичності.
Як усі елементи працюють разом
Надійність монтажної системи забезпечує не окремий кріпильний елемент, а правильна взаємодія всіх компонентів.

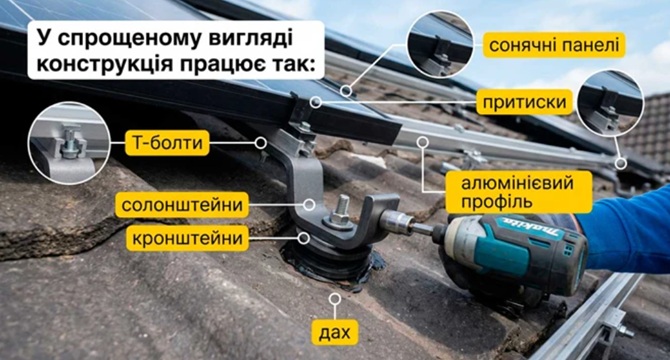

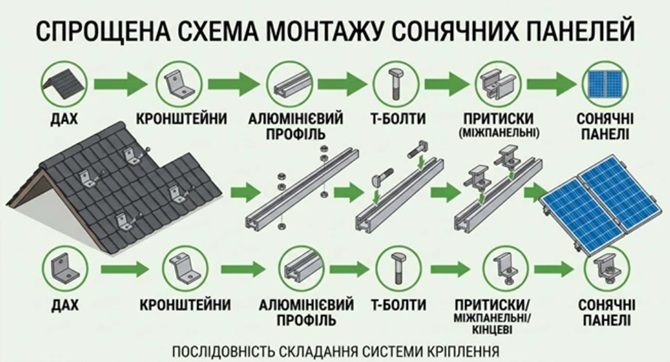

У спрощеному вигляді конструкція працює так:
дах → кронштейни → алюмінієвий профіль → Т-болти → притиски → сонячні панелі.
У місцях, де необхідно захистити з’єднання від проникнення вологи, використовуються ущільнювачі. Якщо монтажна конструкція має значну довжину, окремі профілі об’єднуються за допомогою з’єднувальних елементів.
Таким чином, кожна деталь виконує свою функцію:
- кронштейни з’єднують монтажну систему з дахом;
- алюмінієвий профіль формує несучу основу;
- Т-болти забезпечують з’єднання кріпильних елементів із профілем;
- міжмодульні притиски фіксують сусідні панелі;
- кінцеві притиски утримують крайні модулі;
- ущільнювачі допомагають захистити місця монтажу від вологи;
- з’єднувальні елементи дозволяють формувати конструкції необхідної довжини.
На що звернути увагу під час вибору кріплення
Перед монтажем сонячних панелей недостатньо просто підібрати окремі деталі. Важливо, щоб усі компоненти були сумісними між собою.
Насамперед варто врахувати:
Тип покрівлі. Для металочерепиці, профнастилу та шиферу можуть використовуватися різні способи кріплення.
Товщину рамки сонячної панелі. Від цього залежить вибір кінцевих і міжмодульних притисків.
Конфігурацію монтажної системи. Кількість панелей, їхнє розташування та довжина рядів визначають необхідну кількість профілів, з’єднувачів і кріпильних елементів.
Матеріал кріплення. Для зовнішнього монтажу важливі стійкість деталей до корозії та умови експлуатації.
Навантаження. Під час проєктування потрібно враховувати вплив вітру, снігу та вагу самих модулів.
METALVIS: комплектуючі для монтажу сонячних панелей
Для створення монтажної системи зручніше підбирати сумісні компоненти в одному асортименті. У категорії кріплення для сонячних панелей METALVIS представлені різні елементи, необхідні для монтажу фотоелектричних модулів: алюмінієві профілі, кінцеві та міжмодульні притиски, Т-болти, кронштейни, ущільнювачі, з’єднувальні та перехідні елементи.
Такий підхід дозволяє сформувати монтажну конструкцію відповідно до конкретного типу покрівлі, конфігурації сонячної електростанції та способу встановлення панелей.
Надійність сонячної електростанції починається не тільки з вибору самих панелей, а й з правильно підібраної системи їх кріплення. Профіль, кронштейни, притиски, Т-болти та ущільнювачі працюють як єдина система, тому важливо приділяти увагу кожному компоненту.
